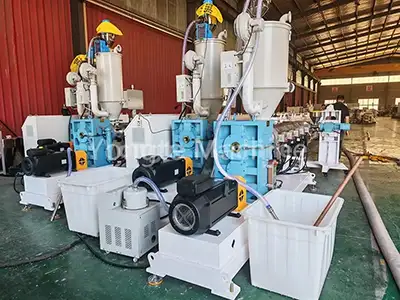

آلة تصنيع الأنابيب PPR 75-160mm

تمثل آلة تصنيع الأنابيب PPR المتينة Yongte مقاس 75-160 مم خط بثق متطور ومتخصص مصمم لإنشاء أنابيب البولي إيثيلين ذات القطر الصغير. هذه الأنابيب مناسبة بشكل خاص للتطبيقات التي تتضمن إمدادات مياه الشرب، وتصريف مياه الصرف الصحي، وأنظمة القنوات الكهربائية. تجد الآلة تطبيقًا واسع النطاق في أنظمة إمدادات المياه والصرف الصحي السكنية، ومشاريع البنية التحتية البلدية، وشبكات الري الزراعية واسعة النطاق. إنها تستخدم تكنولوجيا البثق ذات اللولب المفرد ذات الكفاءة العالية مقترنة بتصميم لولبي محسن، مما يضمن الإنتاج المستقر لأنابيب PPR بأقطار تتراوح من 75 إلى 160 مم. تتميز هذه المعدات بقدرات التشغيل الآلي الكاملة، وتعمل بكفاءة الطاقة، وتقدم باستمرار جودة منتج فائقة.

تدفق العملية

راتينج PPR + ماستر ملون ← خلط ← تغذية بالفراغ ← تجفيف ← تلدين الطارد (180-210 درجة مئوية) ← تشكيل القالب ← معايرة الفراغ ← تبريد الرش متعدد المراحل ← الطباعة بالليزر ← سحب الجر ← قطع بطول ثابت ← تكديس المنتج النهائي

معلمة المنتج

المكونات الأساسية

1. نظام تغذية وتجفيف المواد	يتم نقل المواد الخام PPR تلقائيًا إلى قادوس التجفيف الخاص بالطارد عبر وحدة التغذية الفراغية لإزالة الرطوبة، مما يضمن الحفاظ على محتوى الرطوبة أقل من 0.1%. تعمل هذه العملية على إزالة عيوب الفقاعات بشكل فعال وتضمن جودة المنتج المستقرة لدعم عمليات البثق السلسة.

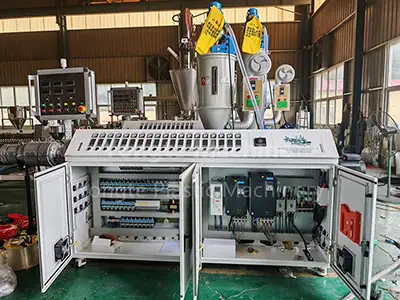

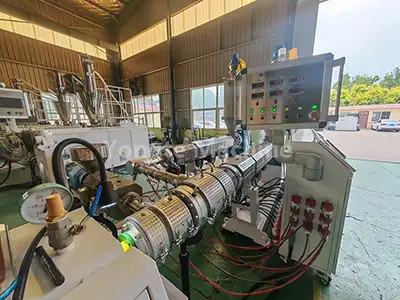

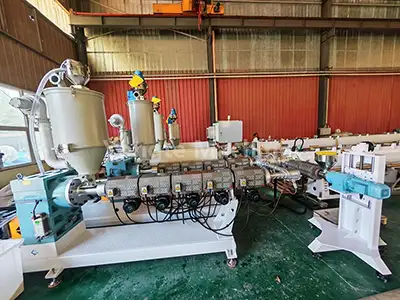

2. آلة بثق أنابيب PPR	مزودًا بطارد لولبي فردي عالي الكفاءة SJ75/33، يدمج النظام محركًا مؤازرًا موفرًا للطاقة بقدرة 75 كيلو وات (يحقق تقليل استهلاك الطاقة بنسبة 20٪ تقريبًا)، وعلبة تروس ذات محرك مباشر، وأسطوانة لولبية مقاومة للتآكل مصنوعة من سبائك الفولاذ 38CrMoALA (تخضع لمعالجة نيترة دقيقة)، وملف تسخين بالأشعة تحت الحمراء، ونظام التحكم في درجة الحرارة عالي الدقة من Omron. هذه التكوينات بشكل جماعي تضمن ذوبان المواد المستقر، ضغط البثق الموحد، وجودة المنتج المتسقة.

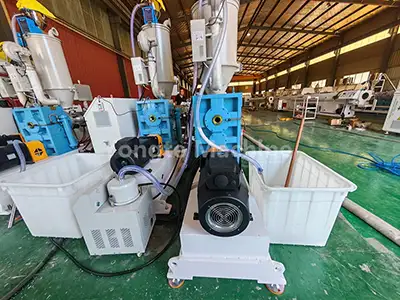

3. وضع العلامات على خط الطارد	يتم اعتماد آلة البثق SJ25 لوضع علامات على الأنابيب، مما يتيح تكوين خطوط وضع علامات مفردة أو متعددة حسب طلب العملاء.

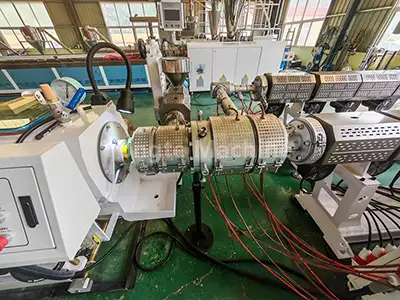

4. قالب أنابيب PPR المتخصصة	يتم استخدام رأس القالب من النوع السلة أو النوع الحلزوني لتحقيق بثق موحد للمواد، مما يضمن سماكة جدار الأنبوب المتسقة والسلامة الهيكلية.

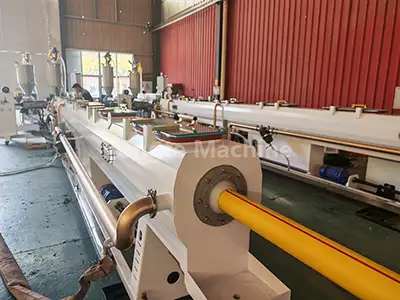

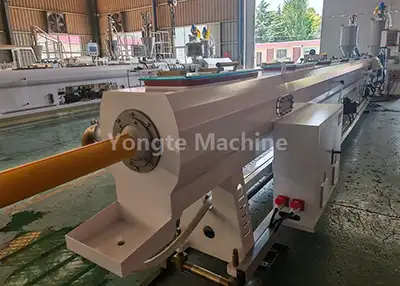

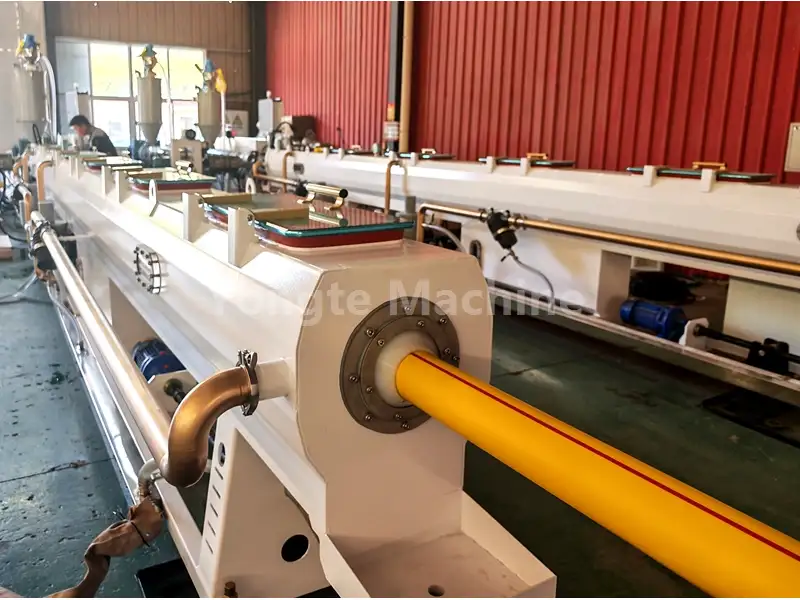

5. خزان معايرة الفراغ	تخضع فراغات الأنابيب المبثوقة لمعايرة دقيقة من خلال الامتزاز الفراغي (مستوى الفراغ 0.06-0.08 ميجاباسكال). يتميز الخزان بهيكل من الفولاذ المقاوم للصدأ الآمن غذائيًا، ومجهز بنظام تحكم في الفراغ متعدد المناطق ونظام تبريد فعال للمياه. إنه يضمن استدارة الأنبوب، والانتهاء من السطح الناعم، والتوافق مع متطلبات دقة الأبعاد أثناء الإنتاج عالي السرعة.

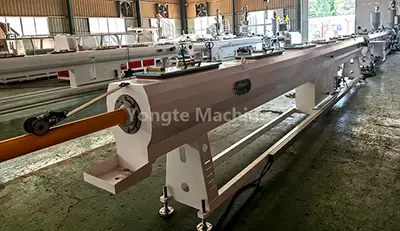

6. خزان التبريد بالرش	من خلال اعتماد تقنية التبريد بالرش متعدد المراحل، يحافظ الخزان على درجة حرارة الماء أقل من 20 درجة مئوية لتحقيق تبريد سريع وموحد للأنابيب. مصنوع من الفولاذ المقاوم للصدأ، ويتميز بمقاومة ممتازة للتآكل ويضمن التشغيل المستقر على المدى الطويل.

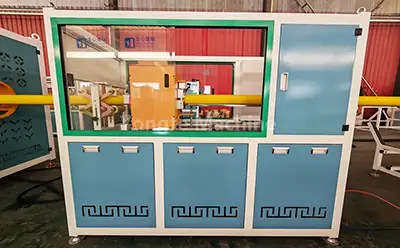

7. آلة الجر القابلة للسحب	تتراوح سرعة الجر من 3 إلى 15 م/دقيقة. إنها مجهزة بنظام تحكم دقيق، فهي تحافظ على التوتر المستقر أثناء عملية الجر، مما يمنع بشكل فعال تشوه الأنبوب ويضمن دقة الأبعاد والطول الموحد للمنتجات النهائية.

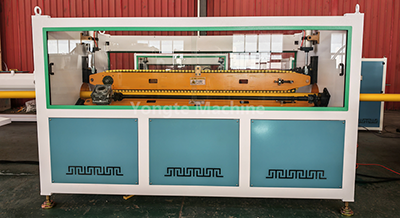

8. قاطع الكواكب	إنها تحقق قطعًا أوتوماتيكيًا بطول ثابت وخالي من الرقائق لأنابيب PPR ذات القطر الصغير إلى المتوسط، مما يضمن حواف قطع ناعمة وخالية من النتوءات، ودقة طول دقيقة، والحد الأدنى من هدر المواد أثناء الإنتاج.

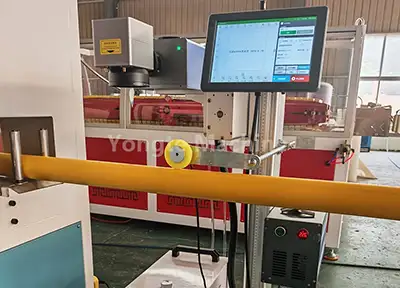

9. آلة الطباعة بالليزر	إنها تستخدم تقنية الليزر للطباعة في الوقت الفعلي لمواصفات المنتج ومعلومات الدفعة، ولا تتطلب أي مواد مستهلكة وتضمن نتائج وضع علامات واضحة ودائمة.

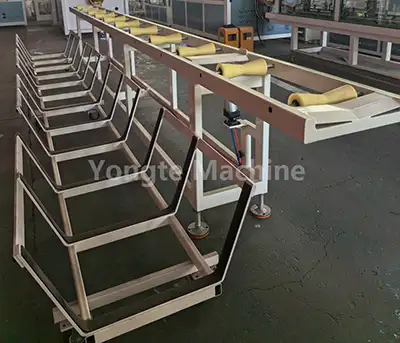

10. رف التراص	يقوم تلقائيًا بتكديس الأنابيب النهائية بطريقة منظمة، مع ارتفاع التراص القابل للتعديل وعدد الطبقات. يتميز بهيكل قوي مضاد للانزلاق، فهو يحسن كفاءة التخزين ويسهل التعامل المريح مع المنتجات النهائية.

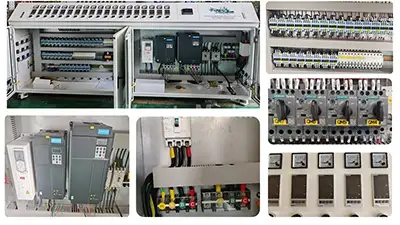

11. نظام التحكم الكهربائي	مجهزة بمكونات كهربائية متطورة، بما في ذلك محولات التردد ABB، وموصلات Siemens، وأجهزة التحكم في درجة الحرارة Omron، ومشغلات Inovance المؤازرة. تشتمل التكوينات الاختيارية على نظام تحكم PLC بشاشة تعمل باللمس، مدمج مع نظام ذكي للتحكم في درجة الحرارة ونظام حماية الإنذار، مما يضمن التشغيل الموثوق والآمن لخط الإنتاج بأكمله.

تطبيق المنتج

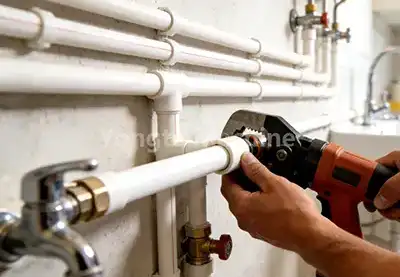

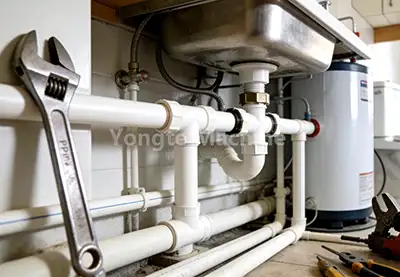

لقد حقق أنبوب PPR (بوليمر بولي بروبيلين عشوائي) مقاس 75-125 مم، وهو بديل صديق للبيئة ومرن للأنابيب المجلفنة والنحاسية التقليدية، اعتماداً واسع النطاق. إن سماته الأساسية، التي تشمل تركيبة غير سامة وعديمة الرائحة، ومقاومة لدرجات الحرارة المرتفعة، والتآكل، والعزل الحراري الفائق، دفعته إلى المقدمة باعتباره الخيار المفضل في إمدادات المياه العالمية، والصرف، وأنظمة التدفئة، وقطاعات نقل السوائل الصناعية.

مزايا آلة Yongte - تصميم ميكانيكي أنسنة وجودة متينة

بعد سنوات من الابتكار والتركيز على الجودة، نستخدم مواد عالية القوة ومقاومة للتآكل لآلات الأنابيب البلاستيكية الخاصة بنا. تم تصميم أجهزتنا بدقة واختبارها بدقة، وهي تقاوم التآكل الناتج عن الاستخدام عالي التردد والتآكل البيئي القاسي.

علبة تروس متينة ذات عزم دوران عالي | محرك سيرفو عالي الكفاءة	مجهزة بعلبة تروس ذات توصيل مباشر رأسي عالي الجودة، وتتميز بكفاءة نقل عالية، وقدرة تحميل قوية، وإنتاج مستقر، وتركيب موفر للمساحة، وختم مانع للتسرب، وتبديد حرارة ممتاز وسهولة الصيانة. يعمل المحرك المؤازر المبتكر على تقليل استهلاك الطاقة بنسبة 15-20%، مع التحكم الدقيق في السرعة/عزم الدوران، والاستجابة السريعة، والاهتزاز/الضوضاء المنخفض، والعمر الطويل، وتكلفة الصيانة المنخفضة. يضمن التحكم الذكي في السرعة/الإخراج إنتاج طاقة ثابتًا للتشغيل السلس في ظل ظروف مختلفة.
نظام تشغيل أوتوماتيكي عالي | نظام التحكم الكهربائي المتقدم	تتميز آلة تصنيع أنابيب PPR الكاملة مقاس 75-160 مم بأتمتة عالية، بما في ذلك التغذية التلقائية والتحكم في درجة الحرارة والقطع والتكديس. تتيح أنظمة خلط/جرعات المواد الأوتوماتيكية الاختيارية التشغيل الآلي الكامل؛ يسمح تكامل servo-PLC بتعديل مزامنة السرعة التلقائية الاختيارية. مجهزة بمحولات ABB وموصلات Siemens/Schneider وأجهزة التحكم في درجة الحرارة Omron وSiemens PLC. يتم ترتيب الكابلات بدقة مع علامات واضحة. تتيح الخزانة الكهربائية الذكية المتقدمة التشغيل السهل والتعديل الدقيق للمعلمات، مما يدعم أوضاع العمل المخصصة لتعزيز الكفاءة.

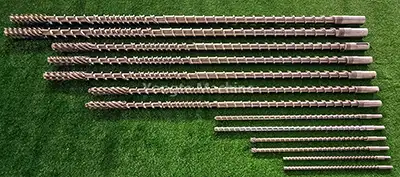

قاعدة آلة قوية مصنوعة من ألواح الصلب الصلبة | برغي وبرميل مقاومين للاهتراء	قاعدة الماكينة: ألواح فولاذية صلبة (قطع CNC/مصقولة لتحقيق الدقة/التوازن، ومتانة تزيد عن 20 عامًا). الفولاذ المقاوم للصدأ 304 للمواد المقاومة للصدأ/الأجزاء الملامسة للماء. براغي ثنائية المعدن/براميل SKD: مقاومة تآكل معززة/عمر افتراضي (تتعامل مع المواد عالية التآكل). تعمل الهندسة المُحسّنة على تعزيز كفاءة الذوبان/الخلط للحصول على جودة موحدة. يعمل طلاء المسحوق بعد التصنيع على تحسين المظهر ومقاومة الصدأ وتوحيد اللون. يتم معالجة مسحوق التصلد بالحرارة الذي يتم رشه إلكتروستاتيكيًا عند درجات حرارة عالية لتشكيل طبقة كثيفة مقاومة للخدش؛ تتوفر ألوان RAL المتعددة لمطابقة المصنع ومتانة البيئة القاسية.
خدمات التجربة والتركيب الاحترافية| ضمان 3 سنوات وخدمة مدى الحياة	تضمن خدمات التجربة والتركيب الاحترافية أعلى مستويات الأداء. يقوم الفنيون ذوو الخبرة بإجراء الاختبارات في الموقع، وضبط المعلمات لتحسين الكفاءة، وتوفير إرشادات التثبيت الشاملة لتحقيق التكامل السلس لخط الإنتاج. لضمان الإنتاج السلس، نقدم ضمانًا لمدة 3 سنوات يغطي جميع مكونات الماكينة الرئيسية لضمان راحة البال. بعد انتهاء الضمان، نقدم الدعم الفني مدى الحياة بما في ذلك: • الدعم الفني عند الطلب لأية استفسارات • قطع غيار أصلية بتكلفة معقولة • إرشادات متخصصة بشأن صيانة الآلات لدعم نمو أعمالك

الحالات الناجحة

شركة Yongte متخصصة في تصنيع آلات الأنابيب البلاستيكية المبتكرة وعالية الجودة. من خلال الاستفادة من التحسينات التقنية المستمرة، حصلت آلة تصنيع الأنابيب PPR مقاس 75-160 مم على اعتراف واسع النطاق عبر الأسواق المحلية والدولية.
