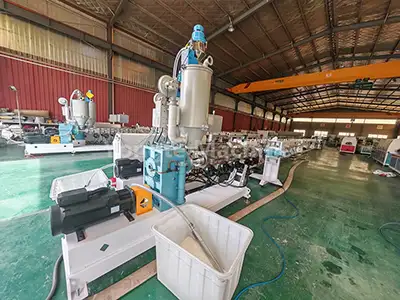

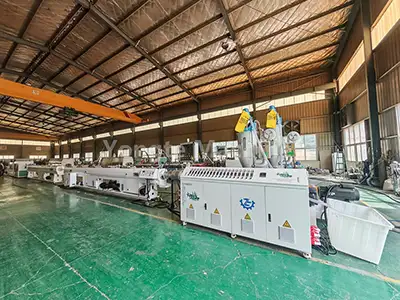

آلة تصنيع الأنابيب PE 16-63mm

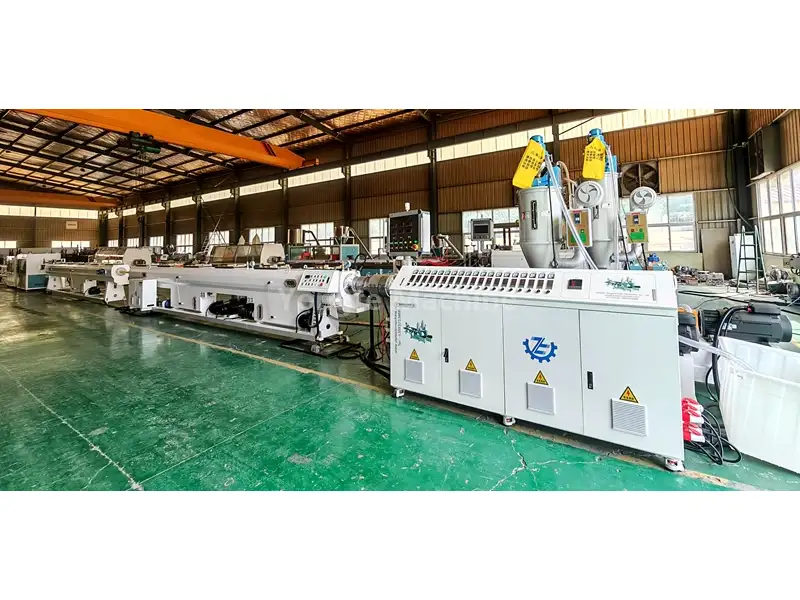

آلة تصنيع الأنابيب PE 16-63mm Yongte CE تستخدم في تصنيع أنابيب البولي إيثيلين ذات القطر الصغير، والتي تتميز بأسطحها الداخلية الناعمة وأبعادها المتناسقة. يتميز هذا الجهاز بدرجة عالية من التشغيل الآلي، وعمليات التشغيل الفعالة، ويضمن توحيد جودة المنتج. وتمتلك قدرة إنتاجية تتراوح من 150 إلى 200 كجم في الساعة وقادرة على تحقيق سرعة إنتاج تتجاوز 10 أمتار في الدقيقة.
Yongte، شركة رائدة مقرها في الصين، متخصصة في إنتاج آلة تصنيع الأنابيب PE 16-63mm. تشكل هذه الآلات خط بثق مخصص، تم تصميمه بدقة لتصنيع أنابيب البولي إيثيلين ذات القطر الصغير، والمصممة خصيصًا لتطبيقات إمدادات المياه والصرف الصحي والقنوات. يتم استخدام المعدات على نطاق واسع في بناء أنظمة إمدادات المياه والصرف الصحي، والمشاريع الهندسية البلدية، وشبكات الري الزراعية. باستخدام تكنولوجيا البثق أحادية اللولب المتقدمة، تضمن الماكينة الإنتاج المتسق لأنابيب PE بأقطار تتراوح من 16 إلى 63 مم. ويتميز بقدرات الأتمتة العالية، وإنتاج الإنتاج الفعال، والحفاظ على جودة المنتج الموحدة.
تدفق عملية إنتاج أنابيب البولي ايثيلين
راتينج البولي ايثيلين + خليط الألوان ← الخلط ← التغذية بالفراغ ← التجفيف ← تلدين الطارد (180-210 درجة مئوية) ← تشكيل القالب ← معايرة الفراغ ← التبريد بالرش متعدد المراحل ← الطباعة بالليزر ← سحب الجر ← القطع بالطول الثابت ← تكديس المنتج النهائي
معلمة المنتج
| اِصطِلاحِيّ | المعلمة | ملاحظات |
| مادة خام | البولي إثيلين عالي الكثافة | يمكنك استخدام مواد جديدة أو مواد معاد تدويرها عالية الجودة |
| قطر الأنبوب | 16-63 ملم | الأحجام القياسية: 16،20،25،32،40،50،63 ملم |
| نموذج الطارد | إس جيه65/33 | القطر 65 ملم، نسبة العرض إلى الارتفاع 33:1 |
| قدرة البثق | 220 كجم/ساعة | اختلافات طفيفة في تركيبات المواد الخام ومعايير العملية |
| قوة المحرك الرئيسي | 55 كيلو واط | محرك سيرفو مبتكر |
| سرعة خط الإنتاج | 3-12 م/دقيقة | تردد قابل للتعديل، مع معدل تدفق لا يقل عن 15 م / دقيقة |
| إجمالي الطاقة المثبتة | حوالي 90 كيلوواط | بما في ذلك المعدات المساعدة وقوة التدفئة |
| استهلاك الطاقة | حوالي 40 كيلوواط | استهلاك الطاقة الفعلي أثناء الإنتاج المستقر |
| نظام التبريد | تشكيل فراغ 9 م + تبريد بالرش 9 م | تأكد من أن أنابيب البولي إيثيلين جيدة التشكيل ومبردة بالكامل |
| دقة القطع | ± 1 مم | التحكم في الأخطاء في القطع الثابت الطول بدون شرائح |
| جهد العمل | 380 فولت/50 هرتز (ثلاث مراحل) | يمكن تخصيصها وفقا لمتطلبات العملاء |
| الطول الإجمالي للجهاز | حوالي 32 مترا | يمكن تخصيص خط الإنتاج لجعله أقصر إلى 22-24 مترًا حسب متطلبات العميل |
تفاصيل المنتج
| 1. نظام معالجة المواد الخام: | تخضع مادة PE لخلط موحد مع إضافات، (مثل الأصبغة الملونة، داخل الخلاط. بعد ذلك، يتم نقل الخليط تلقائيًا إلى قادوس التجفيف الخاص بالطارد عبر وحدة التغذية الفراغية، حيث يتم التخلص من الرطوبة للحفاظ على محتوى الرطوبة في مادة PE عند أو أقل من 0.1%، مما يضمن جودة المنتج. |
|

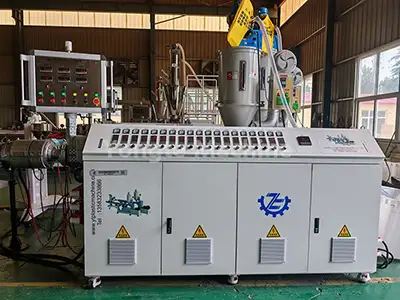

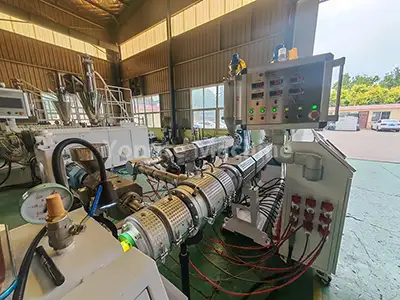

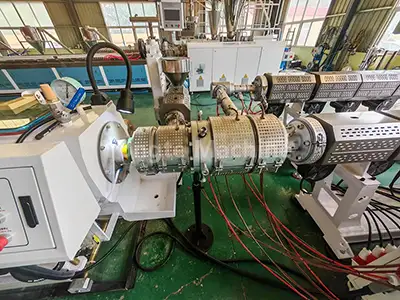

| 2. آلة بثق الأنابيب PE: | النظام مُجهز بآلة بثق أحادية اللولب ذات كفاءة عالية SJ65/33، والتي تشتمل على محرك مؤازر موفر للطاقة بقدرة 55KW والذي يقلل من استهلاك الطاقة بنسبة 20% تقريبًا. كما يتميز أيضًا بعلبة تروس ذات محرك مباشر لتعزيز كفاءة النقل وتبسيط الصيانة، وبرميل لولبي مقاوم للتآكل ومقاوم للتآكل مصنوع من سبائك الفولاذ 38CrMoALA مع معالجة النيترة، ونظام تسخين فعال باستخدام ملف تسخين بالأشعة تحت الحمراء، ونظام آلي للتحكم في درجة الحرارة مع وحدة تحكم في درجة الحرارة من Omron. |
|

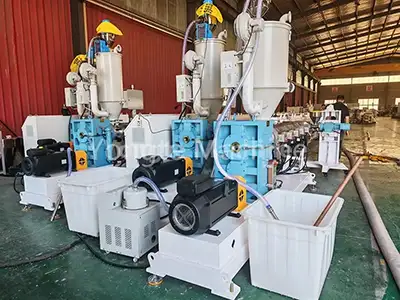

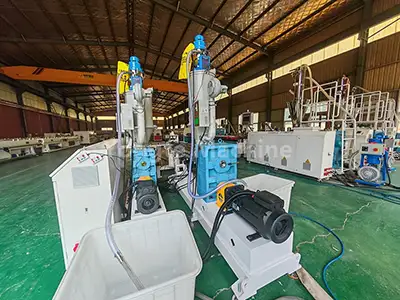

| 3. وضع العلامات على خط الطارد: | يتم استخدام آلة البثق SJ25 لطباعة خطوط وضع العلامات على أنابيب PE، وهي قادرة على إنتاج إما خط وضع علامات واحد أو خطوط وضع علامات متعددة، اعتمادًا على مواصفات العميل. |
|
| 4. قالب أنبوب PE المتخصص: | تم تجهيز القالب بسلة أو رأس قالب ذو هيكل حلزوني لضمان البثق الموحد للمادة. |
|

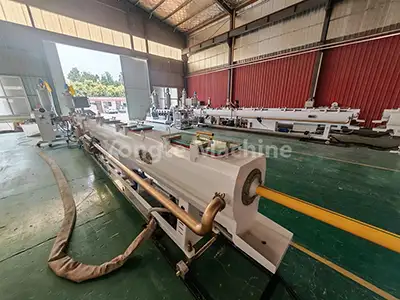

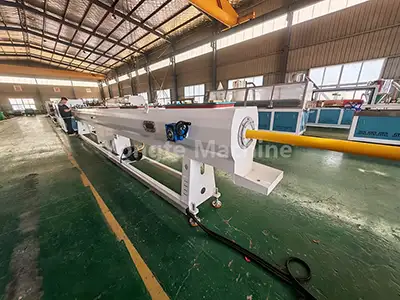

| 5. خزان معايرة الفراغ: | تتم معايرة الأنبوب الفارغ بسرعة من خلال الامتزاز الفراغي لضمان دقة الأبعاد، مع (مستوى فراغ يتراوح من 0.06 إلى 0.08 ميجا باسكال. الخزان مصنوع من الفولاذ المقاوم للصدأ. |
|

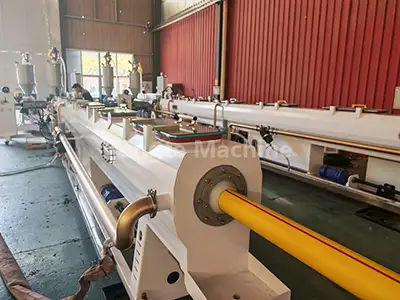

| 6. خزان التبريد بالرش: | مُجهز بتكنولوجيا التبريد بالرش متعدد المراحل، هذا الخزان يحافظ على درجة حرارة الماء أقل من 20 درجة مئوية لضمان التبريد السريع والموحد للأنابيب. فهو مصنوع من الفولاذ المقاوم للصدأ، ويوفر مقاومة ممتازة للتآكل ومتانة لتشغيل مستدام ومستقر. |
|

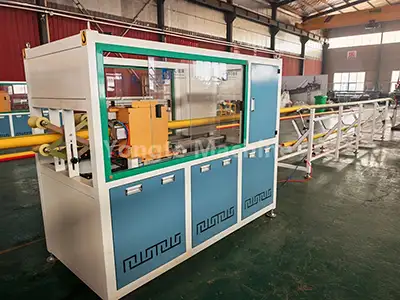

| 7. آلة الجر القابلة للسحب: | تقوم الآلة بسحب الأنابيب بسرعة ثابتة (من 3-15 م/دقيقة لضمان الطول الموحد والإنتاج المستقر. وهي مجهزة بأنظمة تحكم دقيقة تحافظ على التوتر المتسق أثناء عملية الجر، مما يمنع بشكل فعال تشوه الأنابيب ويضمن دقة الأبعاد. |
|

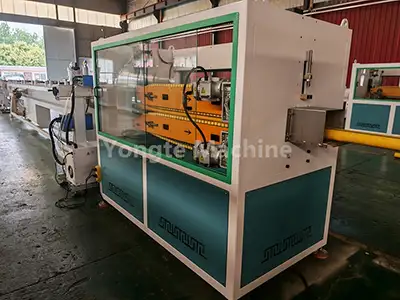

| 8. قطع الكواكب: | يتيح القاطع قطعًا أوتوماتيكيًا بطول ثابت وخالي من الرقائق مع حواف ناعمة وخالية من الاختباء، وهو مُحسّن خصيصًا لأنابيب PE ذات القطر الصغير إلى المتوسط. تضمن آلية القطع الدقيقة دقة الطول المتسقة وتقلل من هدر المواد أثناء الإنتاج. |
|

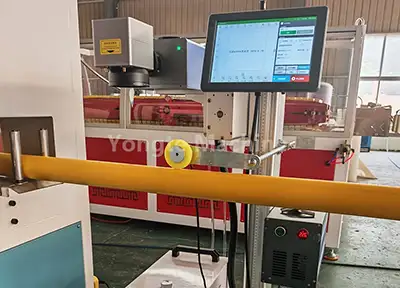

| 9. آلة الطباعة بالليزر: | تستخدم الآلة تقنية الليزر لعرض مواصفات المنتج ومعلومات الدفعة في الوقت الفعلي، مما يلغي الحاجة إلى المواد الاستهلاكية. |
|

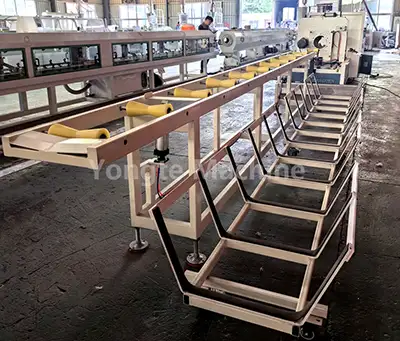

| 10. رف التراص: | يقوم الحامل تلقائيًا بتكديس الأنابيب النهائية بطريقة منظمة، مع ارتفاع التراص القابل للتعديل وعدد الطبقات لاستيعاب أطوال الأنابيب المختلفة ومتطلبات التخزين. تم تصميمه بإطار قوي وتصميم مضاد للانزلاق، وهو يضمن التراص المستقر وسهولة التعامل مع المنتجات النهائية، مما يحسن كفاءة التخزين بعد الإنتاج. |
|

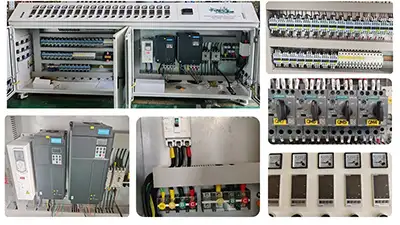

| 11. نظام التحكم الكهربائي: | يشتمل النظام على محولات التردد ABB، وموصلات Siemens، وأجهزة التحكم في درجة الحرارة Omron، وأجهزة التحكم المؤازرة Inovance. |
|
تطبيق المنتج
1. أنابيب PE (البولي إيثيلين) مقاس 16-63 مم معترف بها على نطاق واسع لخصائص أدائها المتميزة
(1) بما في ذلك المقاومة الفائقة للتآكل
(2) خصائص موثوقة مانعة للتسرب
(3) صديقة للبيئة
(4) عمر خدمة طويل جدًا (يصل إلى 50 عامًا)

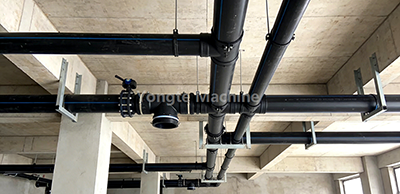

2. باعتبارها حلاً متعدد الأغراض "متعدد الأغراض"، يتم تطبيقها على نطاق واسع
(1) البناء
(2) الهندسة البلدية
(3) الري الزراعي
(4) قطاعات نقل السوائل الصناعية.
مزايا آلة Yongte - تصميم ميكانيكي أنسنة وجودة متينة
من خلال عقود من الابتكار والالتزام بالتميز، تستخدم شركتنا مواد عالية القوة ومقاومة للتآكل لآلات الأنابيب البلاستيكية. نحن ننتج دائمًا آلة تصنيع الأنابيب PE عالية الجودة والمتينة مقاس 16-63 مم للعملاء. تخضع هذه الآليات لعمليات تزوير دقيقة وتقييمات صارمة للجودة لضمان المرونة ضد التآكل المتكرر أثناء التشغيل والتآكل البيئي الشديد.
| 1. علبة تروس قوية ومتينة | محرك سيرفو عالي الكفاءة: | 1. تزود Yongte أجهزتها بعلب تروس ذات محرك مباشر رأسي ذات جودة عالية، مما يجعلها تفخر بذلك (1) كفاءة نقل عالية (2) قدرة تحمل قوية (3) أداء إنتاج مستقر (4) تصميم التثبيت الموفر للمساحة (5) الختم الفائق (صفر تسرب للزيت) (6) تبديد الحرارة ممتاز (7) سهولة الصيانة 2. نحن نعتمد محركات مؤازرة ذات علامة تجارية مشهورة تقلل من استهلاك الطاقة بنسبة 15-20%، مع المزايا الرئيسية بما في ذلك (1) التحكم الدقيق في السرعة وعزم الدوران (2) الاستجابة السريعة (3) اهتزاز منخفض (4) انخفاض مستوى الضجيج (5) عمر خدمة طويل (6) الحد الأدنى من تكاليف الصيانة (7) السرعة الذكية وتنظيم الإخراج |
|
| 2. نظام تشغيل آلي عالي | نظام التحكم الكهربائي المتقدم: | 1. لقد تم تصميم خط إنتاج أنابيب PE الكامل من أجل التشغيل الآلي العالي (1) يتميز بالتغذية التلقائية بالكامل (2) التحكم الدقيق في درجة الحرارة (3) القطع الآلي (4) التراص الذكي 2. نحن نقدم أيضًا أنظمة خلط وجرعات المواد الأوتوماتيكية المتقدمة لتمكين خطوط الإنتاج الآلية المتكاملة تمامًا 3. من خلال دمج المحركات المؤازرة عالية الأداء وأنظمة التحكم المبرمجة PLC (1) تتوفر وظائف اختيارية مثل مزامنة السرعة وتعديل المعلمة التلقائي 4. مجهزة بمكونات متميزة بما في ذلك محولات ABB وموصلات Siemens وأجهزة التحكم في درجة الحرارة Omron وSiemens PLC (1) تم تصميم نظام التحكم الكهربائي من أجل تشغيل سهل الاستخدام (2) صيانة مبسطة (3) تعزيز السلامة (4) موثوقية متسقة |
|

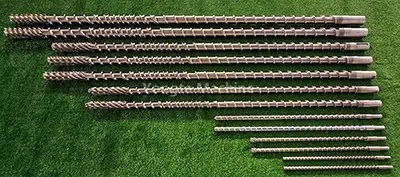

| 3. قاعدة آلة قوية مصنوعة من ألواح فولاذية صلبة | برغي وبرميل مقاومين للاهتراء: | 1. قاعدة آلة تصنيع الأنابيب PE مصنوعة من لوحة فولاذية صلبة شديدة التحمل، وتم معالجتها عن طريق القطع والطحن الدقيق CNC لضمان الأبعاد الدقيقة والتوازن الأمثل - مما يدعم التشغيل المستقر على المدى الطويل للآلة. (1) جميع الأجزاء الملامسة للمواد أو الماء مصنوعة من الفولاذ المقاوم للصدأ 304 لتعزيز مقاومة التآكل. (2) يتم تصنيع البراغي والبراميل من مواد مقاومة للتآكل مخصصة ومصممة خصيصًا للمواد المعالجة المحددة. 2. بعد التصنيع، تخضع الآلات لطلاء مسحوق الإيبوكسي للحصول على تشطيب عالي الجودة - مما يوفر مقاومة ممتازة للصدأ وثبات لون طويل الأمد. |
|
| 4. اختبار الآلة الاحترافي وخدمة التثبيت في الموقع: | 1. قبل الشحن، تخضع جميع الآلات لاختبارات أداء صارمة لضمان الأداء الأمثل والتشغيل المستقر، مما يضمن الإنتاج المتسق للمنتجات عالية الجودة. 2. يقدم فريقنا الهندسي المحترف دعم التركيب في الموقع والتدريب الشامل للمشغلين في منشأة العميل. |
|
| 5. ضمان لمدة 3 سنوات | الدعم الفني مدى الحياة: | 1. من أجل حماية عمليات الإنتاج الخاصة بك بشكل كامل، فإننا نقدم ضمانًا لمدة 3 سنوات يغطي مكونات المعدات الأساسية، مما يضمن التشغيل بدون قلق خلال فترة الضمان. 2. بعد فترة الضمان، نحن نقدم خدمات الدعم الفني مدى الحياة (1) بما في ذلك الاستشارة الفنية الدائمة (2) توريد قطع الغيار الأصلية (3) وإرشادات الصيانة المهنية - المصاحبة لتطوير أعمالك على المدى الطويل. |
|
الحالات الناجحة
تلتزم Yongte بإنتاج آلات الأنابيب البلاستيكية المتطورة وعالية الجودة. من خلال التحسين المستمر، آلة تصنيع الأنابيب PE 16-63mm من Yongte حصلت على استحسان واسع في كل من الأسواق المحلية والعالمية.
