خط إنتاج أنابيب HDPE

نموذج

16-63 ملم

20-110 ملم

75-250 ملم

90-315 ملم

160-450 ملم

315-630 ملم

قطر الأنبوب (مم)

16-63

20-110

75-250

90-315

160-450

315-630

نموذج الطارد

إس جيه65/33

إس جيه 75/33

إس جيه90/33

إس جيه90/38

SJ120/33

إس جيه 150/38

نوع الطارد

الطارد برغي واحد

الطارد برغي واحد

الطارد برغي واحد

الطارد برغي واحد

الطارد برغي واحد

الطارد برغي واحد

قدرة البثق (كجم/ساعة)

100-180

200-250

250-350

300-400

350-450

500-600

قوة المحرك الرئيسي (كيلوواط)

37

55

75

90

132

160

سرعة خط الإنتاج (م/دقيقة)

5-15

3-12

2-10

1-5

0.5-3

0.5-3

إجمالي الطاقة المثبتة (كيلوواط)

65

90

125

150

200

250

استهلاك الطاقة (كيلوواط)

30

40

55

70

90

110

خزان معايرة الفراغ

9 م

9 م

9 م

9 م

9 م

9 م

رش خزان التبريد

9 م

9 م

6 م * 2

6 م * 2

6 م * 2

9 م * 2

دقة القطع

± 1 مم

± 1 مم

± 1 مم

± 1 مم

± 1 مم

± 1 مم

طول الآلة

28 م

28 م

32 م

33 م

35 م

40 م

1. تغذية المواد وتجفيفها

وحدة تغذية فراغية أوتوماتيكية + قادوس تجفيف احترافي

قم بإزالة الرطوبة جيدًا لتجنب فقاعات الهواء في الأنابيب

نقل خالي من الغبار، وإمدادات المواد مستقرة

2. آلة بثق الأنابيب PE

آلة بثق لولبية واحدة عالية الكفاءة مع محرك سيرفو Inovance موفر للطاقة بنسبة 20%

أسطوانة لولبية ثنائية المعدن مقاومة للاهتراء (عمر أطول 1.5-2X)

التحكم التلقائي الدقيق في درجة الحرارة، ذوبان وقذف مستقر

3. آلة بثق خط تعليم أنابيب PE (SJ25)

خطوط وضع علامات فردية/متعددة مخصصة للأنابيب

عملية متزامنة مع الطارد الرئيسي، ووضع علامات واضحة ودائمة

4. قالب أنبوب PE متخصص

رأس قالب السلة/الهيكل الحلزوني، قذف مادة موحد

معالجة عالية الدقة، تضمن دقة حجم الأنبوب

مقاومة للاهتراء وسهلة الفك والتنظيف

5. خزان معايرة فراغ الأنابيب PE

هيكل من الفولاذ المقاوم للصدأ 304، مقاوم للتآكل

0.06-0.08MPa فراغ مستقر، تحكم متعدد المناطق

ضمان استدارة الأنابيب والانتهاء من سطح أملس

6. خزان تبريد رذاذ أنبوب PE

تبريد بالرش متعدد المراحل، درجة حرارة الماء أقل من 20 درجة مئوية

الفولاذ المقاوم للصدأ 304، دوران فعال للمياه

تبريد سريع وموحد، يمنع تشوه الأنابيب

7. آلة سحب أنابيب PE

مخفض مرحلتين، سرعة جر ثابتة وقابلة للتعديل

نظام التحكم الدقيق، التوتر المستمر

التكيف مع أقطار الأنابيب المختلفة وسرعات الإنتاج

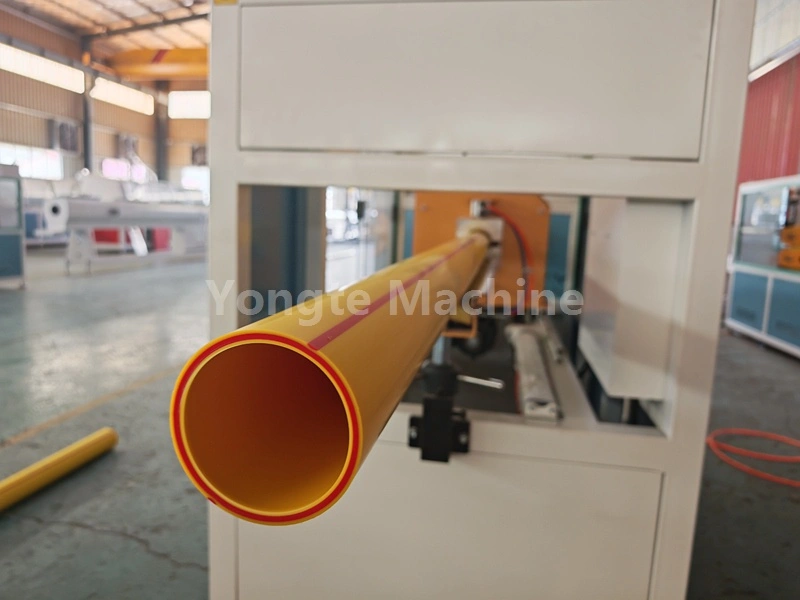

8. قاطع الكواكب لأنابيب PE

قطع أوتوماتيكي بطول ثابت وخالي من الرقائق

حواف خالية من الحرق، دقة القطع ±1 مم

تقليل هدر المواد، وكفاءة القطع العالية

9. آلة الطباعة بالليزر

الطباعة في الوقت الحقيقي لمواصفات المنتج/الدفعة/العلامة التجارية

لا توجد مواد استهلاكية، علامات واضحة ودائمة

سهل التشغيل وضبط محتوى الطباعة

10. رف التراص

التراص المنظم التلقائي للأنابيب النهائية

ارتفاع التراص قابل للتعديل وعدد الطبقات

توفير العمالة، وتحسين كفاءة التخزين

11. نظام التحكم الكهربائي

محولات التردد ABB، وموصلات Siemens، وأجهزة التحكم في درجة الحرارة Omron

التحكم المركزي Siemens PLC، تعديل المعلمة بدقة

علامات واضحة للكابل، متوافقة مع معايير EN 60204-1/EN 61000
