خط بثق الصفائح الرقيقة PVC 1200 مم

نظرة عامة على المنتج

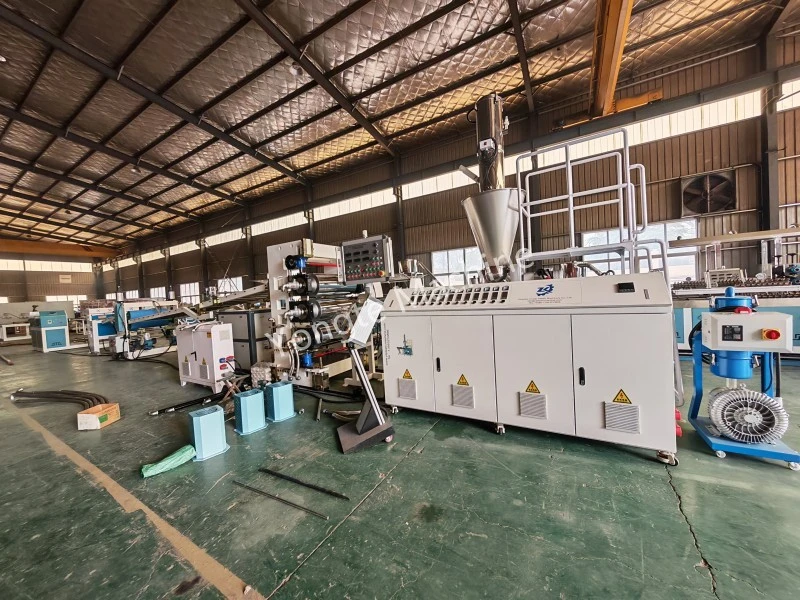

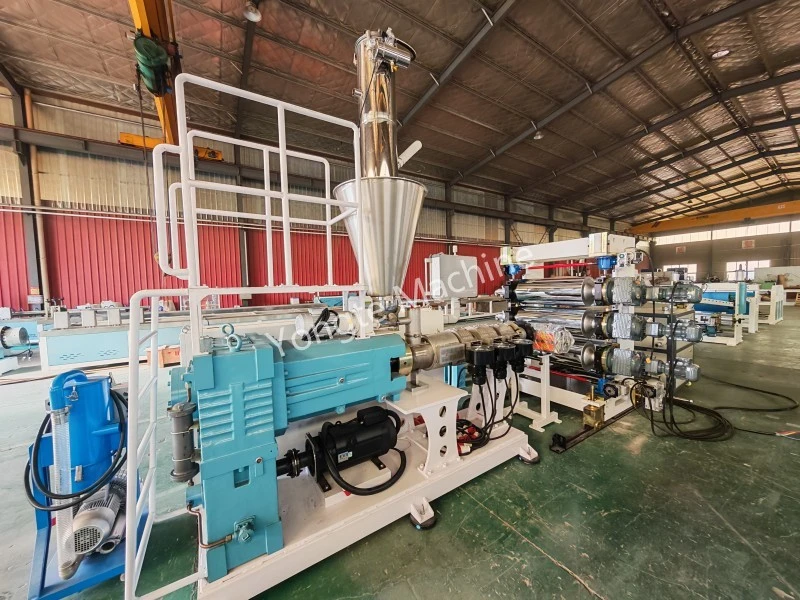

تم تطوير خط بثق الصفائح الرقيقة PVC Yongte 1200mm خصيصًا لإنتاج الصفائح الرقيقة PVC الصلبة وشبه الصلبة. إنه يدمج آلة بثق مخروطية ذات عزم دوران عالي، وحدة صقل دقيقة ثلاثية الأسطوانات، نظام التحكم الأوتوماتيكي في درجة الحرارة ونظام التغذية الذكي، مما يضمن سمكًا موحدًا وسطحًا أملسًا وتشغيلًا مستقرًا على المدى الطويل. من خلال الاستفادة من التكنولوجيا المتقدمة الخاصة بنا، بما في ذلك التحكم الدقيق في البثق بواسطة المؤازرة والتصميم اللولبي الأمثل، فإن خط بثق الصفائح الرقيقة PVC الخاص بنا يحقق سرعة إنتاج مذهلة تبلغ 10 أمتار في الدقيقة مع الحفاظ على تحمل سمك ثابت في حدود ± 0.02 مم.

المعلمات التقنية الأساسية

قائمة المعدات الكاملة والصور

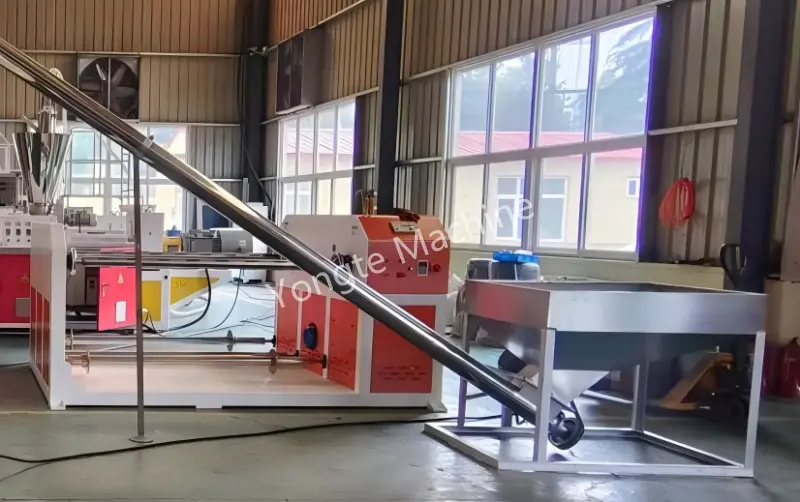

محمل المواد التلقائي: التغذية اللولبية الأوتوماتيكية من الفولاذ المقاوم للصدأ 304، التغذية المستقرة وحماية البيئة الخالية من الغبار.

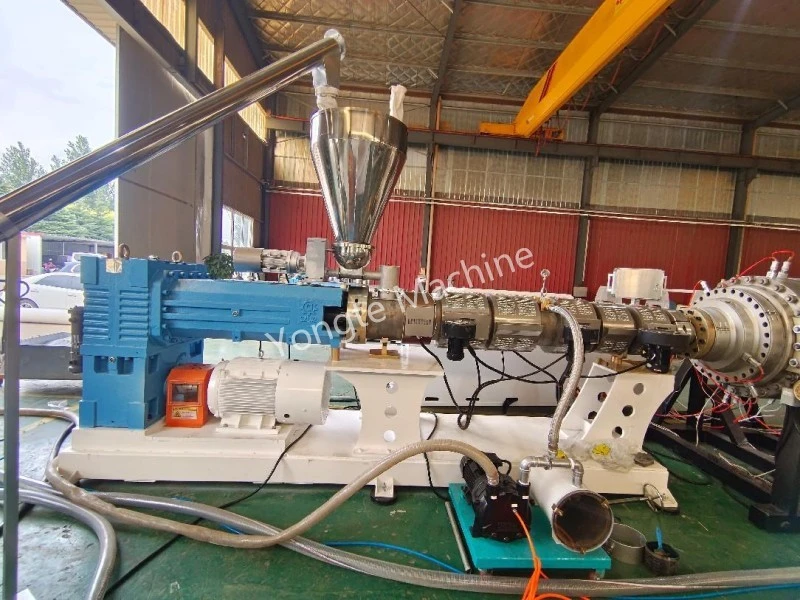

آلة البثق ذات اللولب المزدوج المخروطي: تتميز ماكينة البثق الرئيسية ذات عزم الدوران العالي SJSZ80/156 ببرغي بقطر كبير 156 مم مع نسبة 22:1 L/D، مما يوفر كفاءة تلدين استثنائية مع الحفاظ على إجهاد القص المنخفض - مُحسّن خصيصًا لخصائص PVC الحساسة للحرارة. مُجهز ببرميل لولبي من السبائك الصلبة (HRC 58-62) وعناصر نقل مُصنعة بدقة، فهو يضمن خلط ذوبان موحد وإخراج ضغط مستقر، مما يمنع بشكل فعال تدهور المواد حتى أثناء دورات الإنتاج الممتدة. يتيح نظام القيادة للتحكم في سرعة الطارد (محرك سيرفو 55 كيلو وات) إمكانية تنظيم السرعة بدون خطوات من 5 إلى 35 دورة في الدقيقة، ويستوعب تركيبات PVC المختلفة بما في ذلك الدرجات الصلبة وشبه الصلبة والمعدلة مع كربونات الكالسيوم والمواد المضافة.

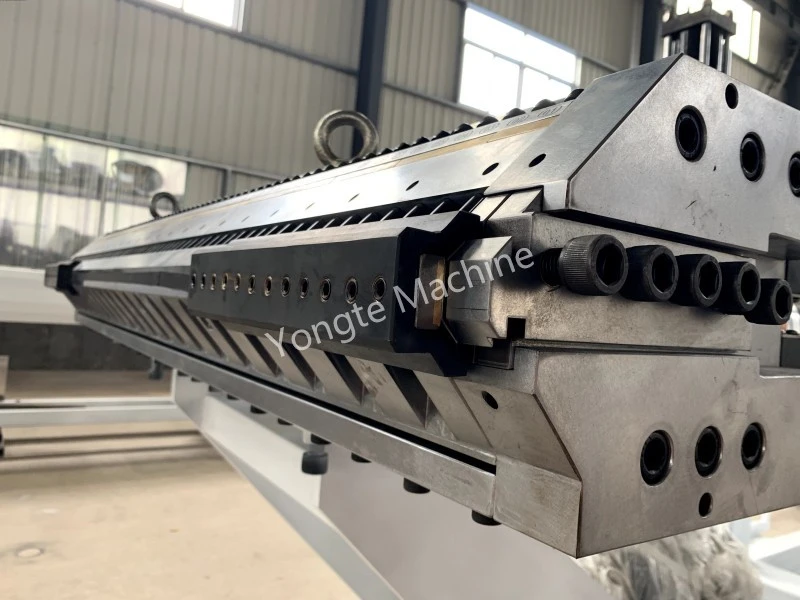

قالب من النوع T: قالب من النوع المعلق بعرض 1200 مم، تشكيل دقيق بسمك 0.4-2 مم.

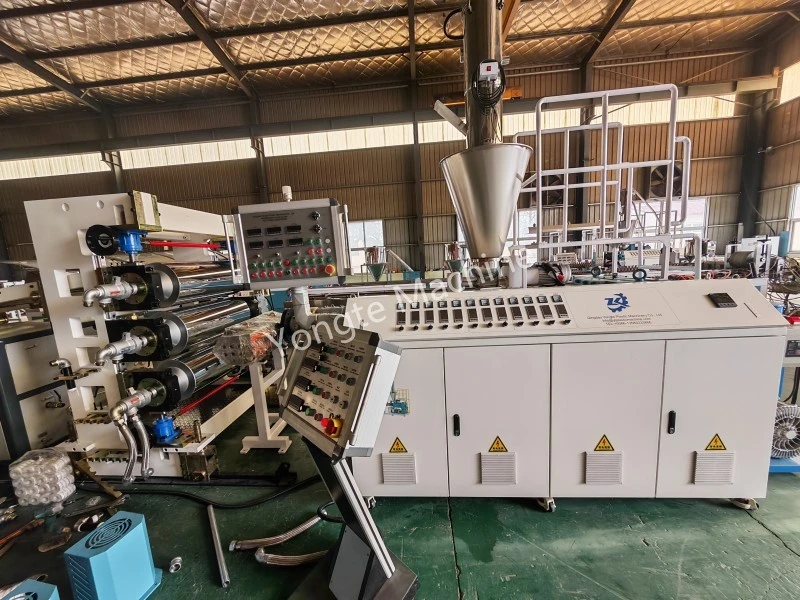

وحدة صقل ثلاثية الأسطوانات: تتميز بأنابيب فولاذية غير ملحومة مع معالجة دقيقة للتبريد والتلطيف، ويحقق سطح الأسطوانة صلابة تبلغ HRC≥62 وطبقة نهائية مرآة Ra<0.2μm، مما يضمن مقاومة تآكل استثنائية وجودة سطح الورقة. مجهزة بنظام تعديل الفجوة الذي يحركه المؤازرة (زمن الاستجابة ≥0.1s)، فهو يتيح التحكم في سمك مستوى الميكرون (نطاق التعديل 0.4-2 مم) مع إمكانية التكرار في حدود ±0.01 مم. يحافظ نظام التحكم في درجة حرارة الأسطوانة ثلاثية المناطق، باستخدام زيت نقل الحرارة المنتشر، على ثبات درجة الحرارة بدقة ±1 درجة مئوية عبر طول الأسطوانة بالكامل (عرض العمل 1200 مم)، مما يزيل التشوه الحراري ويضمن تبريد موحد للصفائح. كل بكرة قابلة للتعديل بشكل مستقل للسرعة (5-35 دورة في الدقيقة) والضغط (0-150 نيوتن/سم)، وتستوعب تركيبات PVC المختلفة ومتطلبات السُمك مع تقليل الضغط الداخلي في الورقة النهائية.

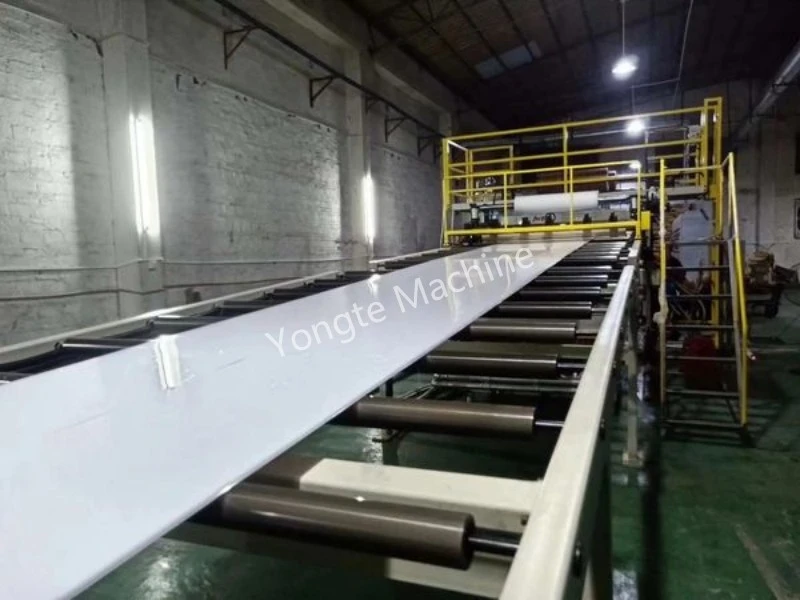

دعامة التبريد: دعامة نقل دوارة من الفولاذ المقاوم للصدأ بطول 6 متر لتبريد موحد ومقاومة للاعوجاج.

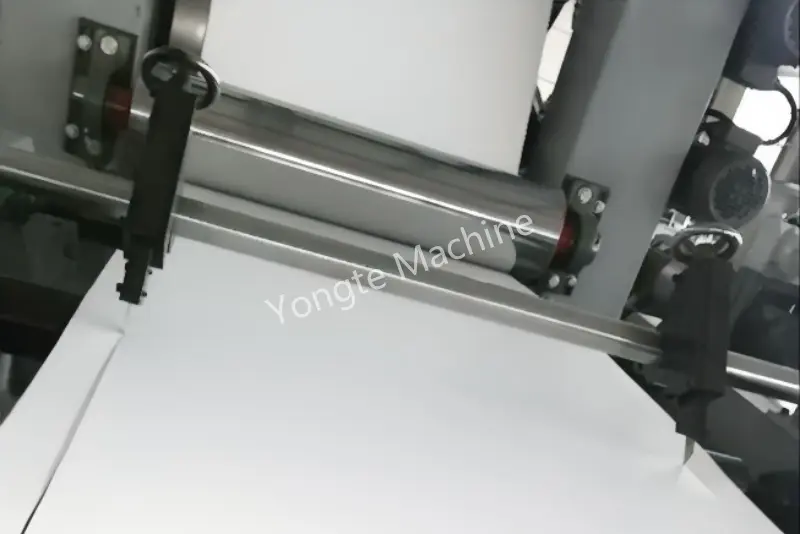

ماكينة تشذيب الحواف التلقائية عبر الإنترنت: ماكينة تشذيب الحواف تلقائيًا عبر الإنترنت، وإعادة تدوير النفايات مركزيًا لتقليل الخسارة.

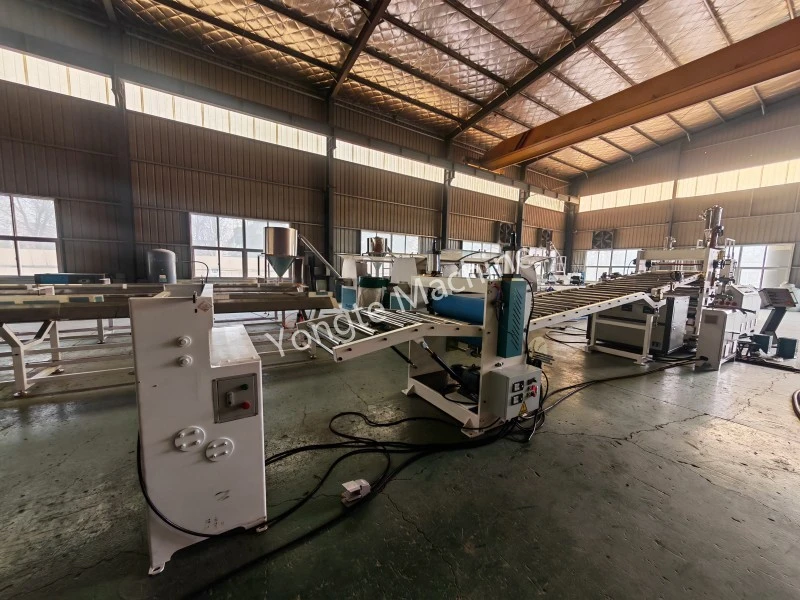

جهاز السحب: جر مؤازر بأسطوانة مطاطية مزدوجة، تشغيل مستقر وتوتر ثابت.

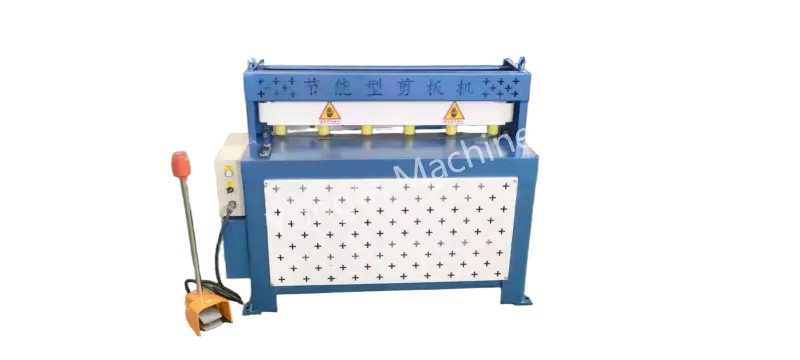

آلة القطع الأوتوماتيكية: يمكنها قطع الصفائح الرقيقة PVC إلى قطع بالطول المطلوب، ثم يتم تجميع الصفائح البلاستيكية معًا. تم تجهيز آلة القطع هذه بمحرك سيرفو للسرعة العالية والقطع التلقائي. المتطورة دون أي ضرر

نظام التحكم الكهربائي الذكي: التحكم في درجة الحرارة Omron، العاكس ABB، أجهزة Inovance، موصل Siemens/Schneider؛ شاشة لمس PLC + HMI اختيارية مقاس 10 بوصات للمراقبة في الوقت الفعلي وتعديل جميع المعلمات بنقرة واحدة.

المزايا الرئيسية

1. عزم دوران عالي ولدنة ممتازة: يضمن البرميل المجزأ والتحكم الدقيق في درجة الحرارة والتكوين الأمثل للبرغي خلطًا موحدًا ولدنة كافية، ومناسبًا لإنتاج ثابت لصيغ مختلفة.
2. خرج مستقر وعالي السرعة: نظام قيادة قوي بسرعة خطية تبلغ 15-30 م/دقيقة (قابل للتعديل وفقًا للسمك)، وإخراج ثابت واستهلاك أقل للطاقة.
3. تحكم فائق الدقة في السُمك: تحكم في الفجوة المؤازرة بثلاث بكرات + تبريد دوران الأسطوانة الداخلية، مع تفاوت سُمك يبلغ ±0.03 مم عبر عرض 600 مم بالكامل، وسطح مستوٍ بدون عيوب.
4. تغذية ذكية ومستقرة: تغذية قياس فقدان الوزن + ردود فعل الحلقة المغلقة، ونسبة دقيقة للمواد الخام، مما يقلل من تقلبات التركيب والنفايات.
5. التحكم المركزي الذكي: شاشة لمس HMI مقاس 10 بوصات تراقب البيانات الرئيسية في الوقت الفعلي مثل ضغط الذوبان ودرجة حرارة الأسطوانة وسمك الورقة، مع تعديل المعلمة بنقرة واحدة وسهولة التشغيل.
6. تبريد وتشكيل مثالي: ناقل تبريد بسكين الهواء قابل للتعديل + نظام التحكم في التوتر، مما يضمن التشكيل الكامل دون تشوه أو تزييف.
7. التشغيل المستمر على مدار الساعة طوال أيام الأسبوع: تعمل شفاه القالب سريعة التغيير ونظام الأسطوانة سهل التنظيف على تقليل وقت التوقف عن العمل أثناء تغييرات المواد أو المواصفات، مما يلبي احتياجات الإنتاج المستمر بكميات كبيرة.
8. صغير الحجم وموفر للمساحة: تصميم مدمج، موفر للمساحة، قنوات صيانة معقولة، مناسب للصيانة اليومية.
9. دعم كامل لما بعد البيع: توفير خدمات دورة كاملة مثل التثبيت في الموقع وتدريب المشغلين وتوريد قطع الغيار لضمان التشغيل الموثوق والطويل الأمد للمعدات.

طلب

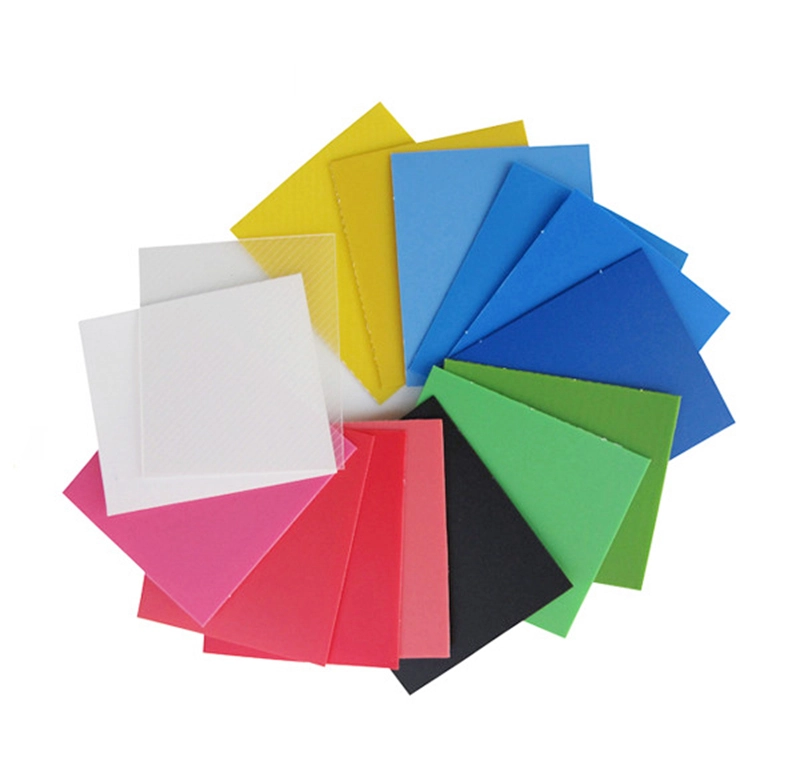

تم تصميمها وتحسينها خصيصًا لإنتاج مواد الصفائح الرقيقة PVC عالية الجودة، وتظهر المنتجات النهائية الناتجة خصائص التصاق استثنائية وقوية، مما يضمن الترابط الموثوق به في التطبيقات المختلفة. كما أنها تثبت أيضًا المتانة المتميزة والأداء طويل الأمد، والقدرة على تحمل الضغوطات البيئية والحفاظ على السلامة بمرور الوقت. علاوة على ذلك، تتميز هذه المنتجات بملمس ممتاز ومصقول، مما يوفر سطحًا ناعمًا ومتسقًا وجذابًا بصريًا. تلبي هذه السمات المجمعة معايير الجودة الصارمة والمتطلبات الصارمة التي وضعتها مرافق تصنيع الأثاث المتطورة وتتجاوزها تمامًا، مما يجعلها خيارًا مثاليًا لإنتاج الأثاث المتميز.
