تأثير الشكل المموج المموج على أداء المنتج للأنابيب المموجة ذات الجدار الواحد

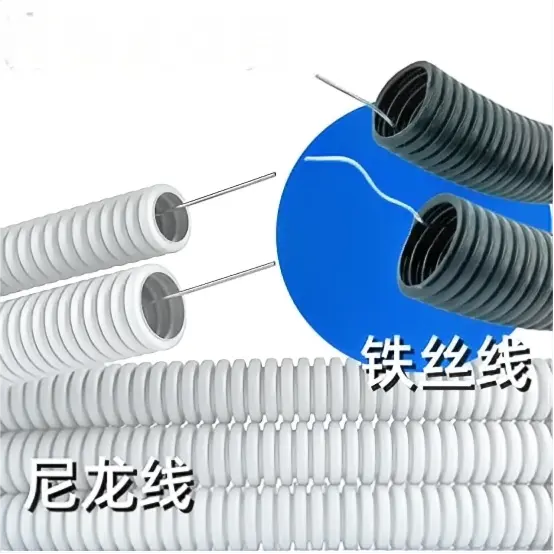

توفر الأنابيب المموجة ذات الجدار الواحد تنوعًا واسعًا في التطبيقات نظرًا لتصميمها الهيكلي الفريد وخصائص المواد. إنها بمثابة حلول مثالية لأنظمة الصرف الصحي في المباني السكنية والتجارية، حيث تقوم بتوجيه مياه الأمطار ومياه الصرف الصحي بكفاءة مع قدرة التدفق المثالية. في سيناريوهات إدارة الكابلات، تعمل هذه الأنابيب كقنوات حماية قوية للكابلات الكهربائية وكابلات الاتصالات، وتجمع بين المتانة وإمكانات التثبيت المرنة. يقلل البناء خفيف الوزن من جهد التعامل أثناء التثبيت، بينما تضمن مقاومة التآكل المتأصلة استقرار الأداء على المدى الطويل عبر الظروف البيئية المتنوعة. بالإضافة إلى ذلك، يمتد تطبيقها إلى أنظمة الري الزراعية، حيث تسهل التوزيع الدقيق للمياه على المحاصيل، مما يعزز كفاءة الري واستخدام الموارد.

عندما نستخدمآلة تصنيع الأنابيب المموجة ذات الجدار الواحدلصنع الأنابيب المموجة، هناك أنواع مختلفة من أشكال قمة الموجة التي يمكن تصنيعها وفقًا لمتطلبات الاستخدام. يعتبر شكل قمة الموجة بمثابة المعلمة الهيكلية الأساسية التي تحكم صلابة الحلقة، والمرونة، ومقاومة الصدمات، وتوزيع الإجهاد، وأداء ديناميكيات الموائع، وكفاءة تركيب الأنابيب المموجة أحادية الجدار.

1. شكل ذروة الموجة السائد وتأثير الأداء الأساسي

1. الموجة شبه المنحرفة (الأكثر استخدامًا في الهندسة، وتمثل حوالي 76%)

· ملامح الهيكل هي كما يلي: القمة مسطحة، والجدار الجانبي مائل، والحوض مستدير في الغالب.

· تأثير الأداء

o صلابة محيطية عالية: توفر منطقة الدعم الكبيرة لمستوى ذروة الموجة مقاومة قوية لقوى الضغط الشعاعية، مما يتيح تحقيق درجات الصلابة العالية (SN4-SN16).

o تركيز الإجهاد: من السهل أن يحدث تركيز الإجهاد عند الزاوية الحادة لذروة الموجة، ويمكن أن يصل الحد الأقصى للضغط المقاس إلى 2.3 مرة من متوسط ​​الإجهاد، ويكون تشقق التعب سهلاً تحت الحمل طويل المدى.

o مقاومة الصدمات ضعيفة بشكل عام: الزاوية الحادة لديها امتصاص ضعيف لطاقة الصدمات، وعادة ما تكون قوة تأثير الشعاع المدعوم ببساطة منخفضة.

o الاقتصاد: كفاءة هيكلية عالية، استهلاك أقل للمواد تحت نفس الصلابة.

· سيناريوهات التطبيق: المشاريع التقليدية ذات متطلبات الصلابة العالية، مثل الصرف البلدي، وتصريف مياه الصرف الصحي، وكابلات الاتصالات.

2. القوس الدائري / الموجة الجيبية

· ملامح الهيكل هي الانتقال السلس لذروة الموجة والوادي دون زاوية حادة.

· تأثير الأداء

o توزيع الضغط موحد: لا توجد نقاط تركيز للضغط، ومقاومة ممتازة للتعب والتشقق، وعمر خدمة طويل.

o مرونة جيدة: قدرة قوية على التشوه المحوري والمحيطي، وقدرة جيدة على التكيف مع التسوية غير المستوية للأساس.

o كفاءة صلابة منخفضة: في ظل استخدام المادة نفسها، تكون صلابة الحلقة أقل من صلابة الموجة شبه المنحرفة، مما يتطلب سمكًا إضافيًا للجدار أو تعويض ارتفاع الموجة، مما يزيد من التكاليف.

o مساحة التلامس لذروة الموجة صغيرة، ومن السهل أن يكون الضغط المحلي مقعرًا.

· سيناريوهات التطبيق: أساسات التربة الناعمة، والبناء بدون خنادق، والانحناء المتكرر لتوجيه الكابلات، والصرف المؤقت.

3. موجة على شكل حرف U

· ملامح الهيكل هي كما يلي: القمة لطيفة، والحوض عبارة عن قوس كبير، والشكل بأكمله قريب من مستطيل بزوايا مستديرة.

· تأثير الأداء

o الأداء الشامل متوازن: فهو يتمتع بصلابة الموجة شبه المنحرفة ومرونة الموجة الدائرية، كما يكون توزيع الضغط أكثر اتساقًا.

o أداء ممتاز للسوائل: جدار داخلي أملس، ومقاومة منخفضة للسوائل، وقدرة قوية على التنظيف الذاتي، ومقاومة تراكم الطين.

o التثبيت المستقر: تمنع منطقة الاتصال الكبيرة على السطح الخارجي التدحرج أثناء التثبيت، مما يسهل البناء الآمن.

· السيناريوهات القابلة للتطبيق: تصريف الأراضي الزراعية، وتجميع مياه الأمطار، وخطوط الأنابيب البلدية ذات الأحمال المعتدلة.

4. موجة على شكل حرف V

· السمات الهيكلية: قمم حادة، وأحواض ضيقة، وزوايا جانبية صغيرة للجدار.

· تأثير الأداء

o صلابة محلية عالية: تتمتع ذروة الموجة بقدرة قوية على مقاومة الثقب والصدمات، وهي مناسبة لنقل الجزيئات الصلبة.

o مرونة ضعيفة للغاية: من الصعب الانحناء محوريًا وعرضة للكسر عند نقطة الانحناء.

o يكون تركيز الإجهاد خطيرًا، ومن السهل أن يحدث التشقق عند الزاوية الحادة لذروة الموجة وواديها، لذا يجب زيادة سمك الجدار للتعويض.

· سيناريوهات التطبيق: نقل مخلفات النفايات الصناعية، وتصريف المناجم، وظروف العمل الخاصة المقاومة للصدمات.

5. موجة مركبة/منحنية (على سبيل المثال، S-Rib)

· تتمثل ميزات الهيكل في القوس الصغير الموجود أعلى قمة الموجة وانتقال انحناء الجدار الجانبي، مما يجمع بين مزايا الموجة شبه المنحرفة والدائرية.

· تأثير الأداء

o التحسين التعاوني: مع الحفاظ على صلابة الحلقة العالية (على سبيل المثال، SN8)، يمكن زيادة قوة تأثير الحزم المدعومة ببساطة بنسبة تزيد عن 20%.

o تحسين الضغط: يؤدي التخلص من الزوايا الحادة إلى تقليل تركيز الضغط بشكل كبير وتعزيز الموثوقية على المدى الطويل.

o التكلفة أعلى بسبب تعقيد القالب والعملية.

· السيناريوهات القابلة للتطبيق: المشاريع البلدية عالية المستوى، ورفع الأنابيب بدون خنادق، وخطوط الأنابيب المدفونة لمسافات طويلة.

ثانيا. التأثير المنهجي للشكل الموجي على الأداء الحرج

ثالثا. المبادئ الأساسية لاختيار النموذج

1. أولوية الصلابة: الحمل الثقيل، والدفن العميق، وسيناريوهات تغطية التربة العالية ← حدد موجة شبه منحرفة أو موجة مركبة.

2. أولوية مرنة: تربة ناعمة، حساسة للاستيطان، غير قابلة للحفر ← حدد موجة قوسية أو موجة على شكل حرف U.

3. أولوية السوائل: الصرف الصحي، وتصريف مياه الصرف الصحي، ومكافحة الانسداد → حدد موجة على شكل حرف U أو موجة قوسية.

4. أولوية مقاومة الصدمات: نقل خليط صلب وسائل، منجم، صناعة → حدد موجة V أو موجة مركبة.

5. أولوية التكلفة: البلدية التقليدية والخيوط → يفضل الموجة شبه المنحرفة.

رابعا. التأثيرات التآزرية لمعلمات دعم الذروة

يمكن تحقيق الأداء الأمثل لشكل قمة الموجة من خلال التصميم المنسق لارتفاع الموجة وتباعد الأمواج وسمك الجدار.

· ارتفاع الموج: كلما زاد ارتفاع الموج زادت صلابة الحلقة، ولكن تقل المرونة وتزداد المادة.

· تباعد الموجات: إذا كان تباعد الموجات صغيرًا جدًا، تصبح الصلابة المحورية عالية جدًا، وهو أمر غير مناسب للتكيف مع التسوية؛ إذا كان تباعد الموجة كبيرًا جدًا، يصبح الدعم المحيطي غير كافٍ، مما يؤدي إلى التواء موضعي.

· سمك الجدار: بالنسبة للموجات ذات الحواف الحادة (شبه المنحرفة أو على شكل حرف V)، يجب أن يكون الجدار سميكًا بشكل مناسب عند قمة الموجة لتخفيف تركيز الضغط.
