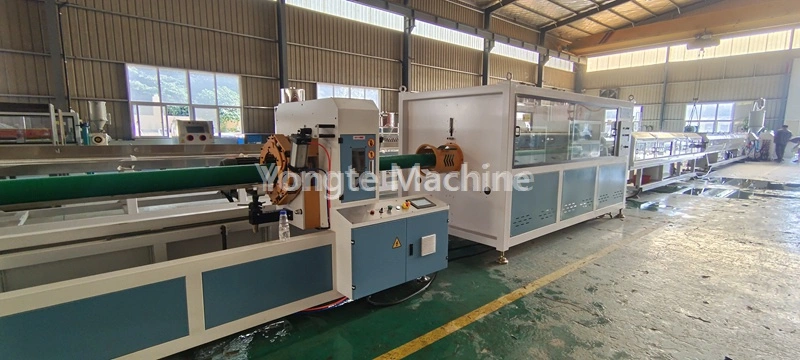

آلة تصنيع الأنابيب PE ذات القطر الكبير 315-630 مم
Model:315-630mm

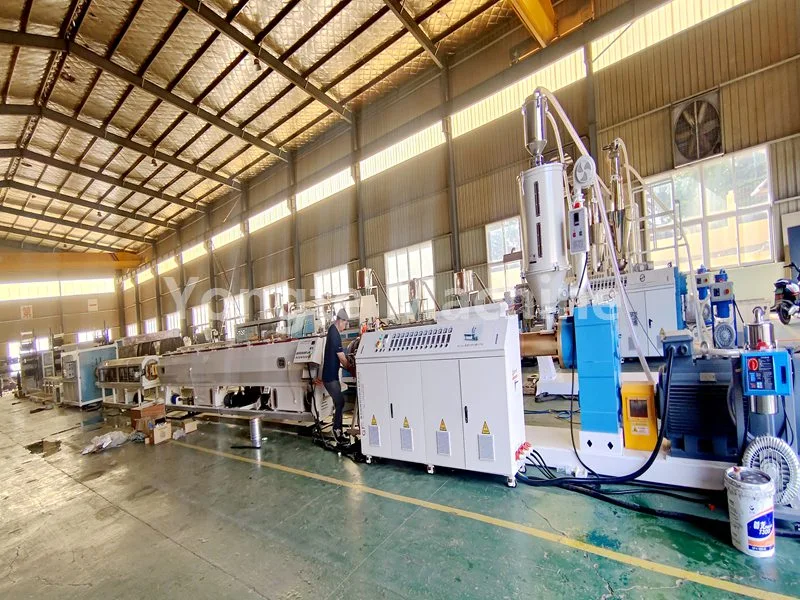

آلة تصنيع الأنابيب PE ذات القطر الكبير Yongte 315-630mm هي عبارة عن خط إنتاج أوتوماتيكي عالي لصنع أنابيب HDPE كبيرة بسعة 500 كجم / ساعة.
إن آلة تصنيع الأنابيب PE ذات القطر الكبير 315-630 مم من Yongte عبارة عن نظام بثق متكامل أوتوماتيكي بالكامل تم تطويره خصيصًا للمواد الخام PE80/PE100، ويغطي خلط المواد الخام، والبثق، والتشكيل، والتبريد، ووضع العلامات، والقطع والتكديس النهائي.
إن آلة تصنيع الأنابيب الكاملة هذه تلبي المعايير العالمية لإمدادات المياه البلدية، نقل الغاز، الصرف الصناعي، الري الزراعي وتصنيع أنابيب غمد الاتصالات. إنه يتميز بالتشغيل المستقر المتزامن، وقدرة البثق العالية التي تصل إلى 350 كجم/ساعة وجودة سطح الأنبوب المتسقة، وهو مثالي لمصنعي الأنابيب المتوسطة والكبيرة الذين يوسعون حصتهم في السوق المحلية والخارجية.
تدفق العملية
راتينج البولي ايثيلين + خليط الألوان ← الخلط ← التغذية بالفراغ ← التجفيف ← تلدين الطارد (180-210 درجة مئوية) ← تشكيل القالب ← معايرة الفراغ ← التبريد بالرش متعدد المراحل ← الطباعة بالليزر ← سحب الجر ← القطع بالطول الثابت ← تكديس المنتج النهائي
معلمة المنتج
| اِصطِلاحِيّ | المعلمة | ملاحظات |
| مادة خام | البولي إثيلين عالي الكثافة | ويمكن استخدام مواد جديدة أو مواد معاد تدويرها عالية الجودة |
| قطر الأنبوب | 315-630 ملم | حجم مخصص لـ 315-630 مم |
| نموذج الطارد | SJ120/36 | القطر 120 ملم، نسبة الطول/العمق 36:1 |
| قدرة البثق | 500 كجم/ساعة | اختلافات طفيفة في تركيبات المواد الخام ومعايير العملية |
| قوة المحرك الرئيسي | 160 كيلوواط | محرك سيرفو مبتكر |
| سرعة خط الإنتاج | 0-3 م/دقيقة | تردد قابل للتعديل |
| إجمالي الطاقة المثبتة | حوالي 250 كيلوواط | بما في ذلك المعدات المساعدة وقوة التدفئة |
| استهلاك الطاقة | حوالي 130 كيلوواط | استهلاك الطاقة الفعلي أثناء الإنتاج المستقر |
| نظام التبريد | تشكيل فراغ 9 م + تبريد بالرش 9 م | تأكد من أن أنابيب البولي إيثيلين جيدة التشكيل ومبردة بالكامل |
| دقة القطع | ± 1 مم | التحكم في الأخطاء في القطع الثابت الطول بدون شرائح |
| جهد العمل | 380 فولت/50 هرتز (ثلاث مراحل) | يمكن تخصيصها وفقا لمتطلبات العملاء |
| الطول الإجمالي للجهاز | حوالي 36 مترا |
|
تفاصيل المنتج
| 1. تغذية المواد وتجفيفها: | يتم نقل مادة البولي إيثيلين تلقائيًا إلى قادوس التجفيف الخاص بالطارد عن طريق وحدة التغذية الفراغية، حيث يتم التخلص من الرطوبة للحفاظ على محتوى الرطوبة في المادة أقل من 0.1%، وبالتالي ضمان جودة المنتج. |
|
| 2. آلة بثق الأنابيب PE: | تم تجهيز النظام بطارد لولبي فردي عالي الكفاءة SJ120/36، والذي يشتمل على محرك مؤازر موفر للطاقة بقدرة 90 كيلو وات (مما يؤدي إلى تقليل استهلاك الطاقة بنسبة 20٪ تقريبًا)، وعلبة تروس ذات دفع مباشر (تضمن كفاءة نقل عالية وصيانة مبسطة)، وأسطوانة لولبية مقاومة للتآكل ومقاومة للتآكل (مصنوعة من سبائك الفولاذ 38CrMoALA والنترد الدقيق)، وملف تسخين فعال بالأشعة تحت الحمراء ونظام آلي للتحكم في درجة الحرارة (يتميز بوحدة التحكم في درجة الحرارة عالية الدقة من Omron). تضمن هذه المكونات المتطورة بشكل جماعي ذوبان المواد المستقر، وضغط البثق الموحد، وجودة المنتج المتسقة طوال عملية الإنتاج. |
|
| 3. وضع العلامات على خط الطارد: | يتم استخدام آلة البثق SJ35 لطباعة خطوط العلامات على أنابيب PE. إنها قادرة على إنتاج خط تعليم واحد أو خطوط تعليم متعددة، اعتمادًا على مواصفات العميل. |
|
| 4. قالب أنبوب PE المتخصص: | تم تجهيز القالب بسلة أو رأس قالب ذو هيكل حلزوني لضمان البثق الموحد للمادة. |
|
| 5. خزان معايرة الفراغ: | تتم معايرة الفراغات الأنبوبية المبثوقة بسرعة عن طريق الامتزاز الفراغي (0.06-0.08 ميجا باسكال) لضمان دقة الأبعاد الصارمة. يضمن الخزان المصنوع من الفولاذ المقاوم للصدأ بدرجة الغذاء مع التحكم في الفراغ متعدد المناطق وتبريد دوران المياه استدارة متسقة وسطحًا أملسًا وتفاوتات مشددة أثناء الإنتاج عالي السرعة. |
|
| 6. خزان التبريد بالرش: | يستخدم التبريد بالرش متعدد المراحل للحفاظ على درجة حرارة الماء أقل من 20 درجة مئوية من أجل تبريد سريع ومتساوي للأنابيب. هيكل من الفولاذ المقاوم للصدأ يضمن مقاومة التآكل والثبات على المدى الطويل. |
|
| 7. آلة الجر القابلة للسحب: | يسحب أنابيب PE بشكل مطرد للحصول على طول موحد وإنتاج مستقر. التحكم الدقيق يحافظ على التوتر المستمر، ويمنع التشوه ويضمن دقة الأبعاد. |
|
| 8. قطع الكواكب: | يتيح القاطع قطعًا أوتوماتيكيًا بطول ثابت وخالي من الرقائق مع حواف ناعمة وخالية من الاختباء، وهو مُحسّن خصيصًا لأنابيب PE ذات القطر الصغير إلى المتوسط. تضمن آلية القطع الدقيقة دقة الطول المتسقة وتقلل من هدر المواد أثناء الإنتاج. |
|
| 9. آلة الطباعة بالليزر: | تعرض الآلة مواصفات المنتج ومعلومات الدفعة في الوقت الفعلي باستخدام تقنية الليزر، دون الحاجة إلى مواد استهلاكية. |
|
| 10. رف التراص: | يقوم تلقائيًا بتكديس الأنابيب النهائية بشكل منظم، مع ارتفاع/طبقات قابلة للتعديل لأطوال/احتياجات تخزين مختلفة. إطار قوي + تصميم مضاد للانزلاق يضمن التراص المستقر وسهولة التعامل، مما يحسن كفاءة التخزين. |
|
| 11. نظام التحكم الكهربائي: | تستخدم مكوناتنا الكهربائية علامات تجارية ذات جودة عالية ومشهورة عالميًا، بما في ذلك محولات التردد ABB، وموصلات Siemens/Schneider، وأجهزة التحكم في درجة الحرارة Omron، وأنظمة التحكم Siemens PLC، ومحركات المؤازرة Innovance. |
|
تطبيق المنتج
1. أنابيب HDPE (البولي إيثيلين) معترف بها عالميًا كحلول نقل السوائل عالية الأداء، وتشتهر بخصائصها
(1) مقاومة التآكل الرائدة في الصناعة (منيعة للمواد الكيميائية والأحماض والقلويات)
(2) وصلات منصهرة بالحرارة مانعة للتسرب (القضاء على خطر التسرب)
(3) تركيبة غير سامة وصديقة للبيئة (متوافقة مع ISO 14001 ومعايير الجودة الغذائية)
(4) عمر خدمة ممتد (معتمد لمدة 50 عامًا في ظل ظروف التشغيل العادية)
2. إن تعدد استخداماتها يجعلها الخيار المفضل في مختلف القطاعات:
(1) شبكات إمدادات المياه السكنية / التجارية
(2) شبكات الصرف الصحي وتصريف مياه الأمطار البلدية
(3) مشاريع الري الزراعية واسعة النطاق
(4) التطبيقات الصناعية لنقل المواد الكيميائية والملاط والهواء المضغوط.
مزايا آلة Yongte - تصميم ميكانيكي أنسنة وجودة متينة
من خلال عقود من الابتكار المستمر والالتزام الثابت بالتميز، تصر شركتنا على استخدام مواد عالية القوة ومقاومة للتآكل في تصنيع آلات الأنابيب البلاستيكية الخاصة بنا. تخضع هذه الآليات لعمليات تزوير دقيقة وتقييمات شاملة وصارمة للجودة لضمان مرونتها ضد التآكل المرتبط بالتشغيل المتكرر والتأثيرات المسببة للتآكل الناجمة عن الظروف البيئية القاسية.
1. نظام محرك مؤازر موفر للطاقة
مُجهز بمحرك سيرفو من العلامة التجارية Inovance، يحقق توفيرًا في الطاقة بنسبة 15-20% مقارنةً بالمحرك التقليدي غير المتزامن؛ التحكم الدقيق في عزم الدوران والسرعة، وانخفاض مستوى الضجيج والاهتزاز، وعمر الخدمة الطويل، وتكلفة الصيانة المنخفضة.
2. تخفيض تكلفة العمالة بنسبة 30% من خلال الأتمتة الكاملة
التغذية الأوتوماتيكية الكاملة، التحكم الذكي في درجة الحرارة، القطع والتكديس ذات الطول الثابت تحقق عملية الإنتاج الأساسية بدون طيار. يقوم التحكم المركزي PLC المتكامل بإدارة جميع معلمات الإنتاج وتبسيط عملية التشغيل وتقليل مدخلات العمالة إلى حد كبير.
3. إطار فولاذي متين للخدمة الشاقة
تعتمد قاعدة الماكينة على قطع وتلميع الألواح الفولاذية الصلبة باستخدام الحاسب الآلي، وعمر خدمة الإطار يزيد عن 20 عامًا. تستخدم جميع الأجزاء الملامسة للمواد والماء الفولاذ المقاوم للصدأ 304 لتجنب الصدأ والتآكل.
4. برغي وبرميل فائق المقاومة للاهتراء
اعتماد المسمار ثنائي المعدن المتميز والبرميل المطلي بـ SKD، وعمر الخدمة أطول بمقدار 1.5 إلى 2 مرات من البرميل اللولبي الفولاذي التقليدي المصنوع من سبائك 38CrMoAlA، مما يقلل تكلفة استبدال قطع الغيار للعملاء.
5. المكونات الكهربائية الدولية القياسية
جميع الأجزاء الكهربائية تعتمد علامات تجارية مشهورة عالميًا، وأسلاك مرتبة بدقة مع علامات واضحة. لقد اجتازت الخزانة الكهربائية بالكامل اختبار السلامة الصارم، وتتوافق مع معايير سلسلة EN60204-1 وEMC EN61000.
6. استكمال اختبار ما قبل الشحن والخدمة الخارجية
تخضع جميع الآلات لاختبار التشغيل الكامل قبل التسليم لضمان إنتاج مستقر وجودة أنابيب مثالية. يوفر الفريق الهندسي المحترف خدمة التركيب والتشغيل وتدريب العمال في الموقع في جميع أنحاء العالم.
الحالات الناجحة
إن Yongte ملتزمة بتصنيع آلات الأنابيب البلاستيكية المبتكرة ذات الجودة العالية والمتطورة. تدمج هذه الآلات علوم المواد المتقدمة والهندسة الدقيقة وأنظمة التحكم الذكية لتقديم حلول تتجاوز معايير الصناعة. من خلال التحسين المستمر القائم على البحث والتطوير للمكونات الأساسية، (مثل آلات البثق اللولبية ووحدات المعايرة وعمليات الإنتاج، حققت آلة تصنيع أنابيب PE من Yongte مقاس 315-630 مم تقديرًا عاليًا في كل من الأسواق المحلية والدولية. تمتد التركيبات عبر آسيا وأوروبا والأمريكتين، كما أن رضا العملاء مرتفع.
الكلمات الساخنة: 315-630mm آلة تصنيع الأنابيب PE ذات القطر الكبير، آلة الأنابيب البلاستيكية، آلة الأنابيب PE، آلة أنابيب المياه
